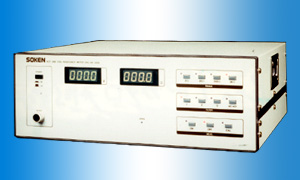

Hot Line Resistance Meter

[ MODEL : DAC-HR300E ]

  • 개요:

 DAC-HR450-UL의 기능을 갖고 있는 경제적인 활선 저항 측정계로 온도 상승에 따른 저항을 측정할 수 있으며, 외부제어 입력이 가능하고 analogue 및 Digital 출력 단을 갖고 있어 Recorder 및 calorimeter등과 조합이 가능합니다.



  • 특징

1. Cost performance가 높습니다.

2. 측정 조작이 간단합니다.

3. 일반적인 저항측정기로도 사용 가능합니다.



  • 용도

1. 유도 전동기 및 정류자 전동기의 界磁권선의 저항 측정.

2. 변압기의 권선 저항 측정.

3. 계전기 권선 저항 측정.

4. 스피커 권선저항 측정.

5. 밀폐형 기기 코일의 저항 측정.

6. 초크 코일의 저항 측정.

7. 히타 권선 저항 측정

8. 기타

사양

 　

측정 범위

전압계

0~500.0V
저항계 0~3.999 / 39.99 / 399.9 / 3999 Ω

시험 기기 전압

MAX. AC 450V [50 / 60Hz]

측정 입력 임피던스

200㏀ 이상 [50 / 60Hz]

분해능

전압계

0.1V
저항계 1mΩ

표시

전압계

Digital 4행 MAX. 500.0
저항계 Digital 4행 MAX. 3999

확도

전압계

±(0.5%FS+10digits)
저항계 ±(0.2%FS+2digits)
응답 속도 NO HOT LINE   1 SEC
FILTER 1   4 SEC
FILTER 2 14 SEC
FILTER 3 42 SEC

소비전력

약 150VA

출력 Analogue 저항 출력 [FS 4.00VDC]
Digital 저항 출력 [Isolation BCD]
외형 Size W430 × H150 × D385 ㎜
중량 약 18 Kg
