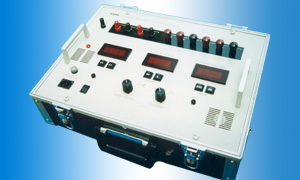

| Instrument Transformer Test Set
[ MODEL : DAC-VCTT-6 ]
|
|
본 계기용 변성기 오차 시험 장치(DAC-VCTT-6)는 계기용 변류기(CT) 및 변압기(VT)를
설치 현장등에서 정밀하게 시험하는 것을 목적으로 하는 것으로서 측정 정도를 저하시키지 않도록 부가기능을 최소한으로 하였으며,
견고·소형경량휴대성을 중점으로 설계한 계기용 변성기의 오차 시험 장치입니다.
1. 휴대편리한 Trunk형으로 소형 경량입니다. (10kg)
2. 종래의 측정시간을 대폭 줄였습니다.
3. 출장시험, 생산Line의 품질 관리 시험에 최적입니다.
1.
계기용 CT PT
|
|
사 양
|
|
|
시험방식
|
표준기와의 同比 비교 시험 방식입니다.
|
|
표 준 기
|
표준 계기용 변압기 및 변류기는 별도로 준비하여 주십시오.
|
|
被 시험 계기
|
계기용 변압기
|
정격 2차 전압
|
110V, 110/√3V
|
|
계기용 변류기
|
정격 2차 전류
|
5A, 1A
|
|
측정 범위
|
比誤差, 位相角
|
측 정 Range
|
표 시
|
|
比誤差
|
位相角
|
比誤差
|
位相角
|
|
2%
|
20分
|
0∼±1.999%
|
0∼±19.99分
|
|
20%
|
200分
|
0∼±19.99%
|
0∼±199.9分
|
|
VT 2차 전압
|
VT 110V정격
|
2.0 ∼220V
|
|
VT 110/√3V정격
|
1.2 ∼127V
|
|
CT 2차 전류
|
CT 5A 정격
|
0.1 ∼10A
|
|
CT 1A 정격
|
0.02∼2A
|
|
시험 주파수
|
50 / 60Hz 절환
|
|
분해능
|
比誤差, 位相角
|
측 정 Range
|
比誤差
|
位相角
|
|
|
2%
|
0.001%
|
0.01分
|
|
|
20%
|
0.01%
|
0.1分
|
|
|
확 도
|
比誤差, 位相角
|
정격의 20%이상
|
±(3%Rdg+4digits)
|
|
정격의 20%이하
|
±(3%Rdg+6digits)
|
|
시험 장치 內 負擔
|
1VA 이하
|
|
보조 전원
|
AC85 ∼ 264V 50 / 60Hz
|
|
환경 사양
|
온 도
|
10℃∼35℃
|
|
습 도
|
35%∼80%
|
|
외형 Size
|
W430 × H180 × D320 ㎜
|
|
중량
|
약 10 Kg
|
