| Automatic Instrument Transformer Test
Set

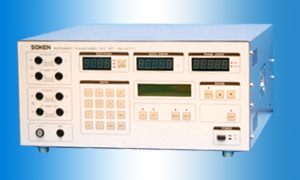

[ MODEL : DAC-VCTT-7 ]
|
|
본 계기용 변성기
본 자동 계기용 변성기 오차 시험 장치(DAC-VCTT-7)는 전류 비교기형 변성기를 사용한
자동 평형 Bridge입니다.
계기용의 변류기, 변압기의 비오차, 위상각을 본 장치 1대로 측정할 수 있습니다.
또, Option의 이비Adapter를 연결하면 표준기와 다른 변성비의 시험도 할 수가 있습니다.
1. 계기용 변압기(VT), 변류기(CT)의 시험이 가능합니다.
2. 비오차, 위상각, 시험전압, 전류, 주파수가 측정 가능합니다.
3. VT, CT각각의 표준기의 오차 보정을 하여 자동적으로 측정이 가능합니다.
4. IEEE488, RS232C Interface를 표준 장비로 하였습니다.
5. VT, CT각각의 Ratio Adapter를 접속하면 이비 시험도 가능합니다.
6. 내부 부담 보상 회로를 내장하고 있기 때문에 시험 장치의 내부 부담은 0.1VA이하입니다.
1.
계기용 CT PT
|
|
사 양
|
|
|
시험 방식
|
피 시험기와 표준기와의 동비 비교 시험 방식입니다.
(Option의 Ratio Adapter를 접속하면 이비 시험이 가능합니다.)
|
|
표 준 기
|
표준 계기용 변압기 및 변류기는 별도로 준비하여 주십시오.
|
|
被 시험 계기
|
계기용 변압기
|
정격 2(3)차 전압
|
200V, 150V, 110V, 110/√3V
GPT 190/3V
GPT 110/3V
|
|
계기용 변류기
|
정격 2차 전류
|
5A, 1A
|
|
측정 범위
|
比誤差, 位相角
|
측 정 Range
|
比誤差
|
位相角
|
|
2%
|
0∼±1.999%
|
0∼±19.99分
|
|
20%
|
0∼±19.99%
|
0∼±199.9分
|
|
VT 2차 전압
|
VT
|
0 ∼300.0V
|
|
CT 2차 전류
|
CT 5A 정격
|
0 ∼9.99A
|
|
CT 1A 정격
|
0 ∼1.999A
|
|
시험 주파수
|
45 ~ 66Hz
|
|
시험 전압 범위
|
VT 정격전압의 2%∼120%
|
|
GPT 정격전압의 5%∼120%
|
|
시험 전류 범위
|
CT 정격전류의 2%∼120%
|
|
분해능
|
比誤差, 位相角
|
측 정 Range
|
比誤差
|
位相角
|
|
2%
|
0.001%
|
0.1分
|
|
20%
|
0.01%
|
1分
|
|
전압, 전류표시
|
VT 300V
|
0.1V
|
|
CT 5A
|
0.01A
|
|
CT 1A
|
0.001A
|
|
%표시시
|
0.1%
|
|
시험 주파수
|
0.1Hz
|
|
확 도
|
比誤差, 位相角
|
정격의 20%이상
|
±(3%Rdg+2digits)
|
|
정격의 20%미만
|
±(3%Rdg+3digits)
|
|
전압, 전류
|
±(3%Rdg+3digits)
|
|
주파수
|
±0.1Hz
|
|
시험 장치 內 負擔
|
1VA 이하
|
|
보조 전원
|
AC90 ∼ 250V 50 / 60Hz
|
|
외부 Interface
|
IEEE488, RS232C
|
|
환경 사양
|
온 도
|
10℃∼35℃
|
|
습 도
|
35%∼80%
|
|
외형 Size
|
W430 × H199 × D450 ㎜
|
|
중량
|
약 20 Kg
|
