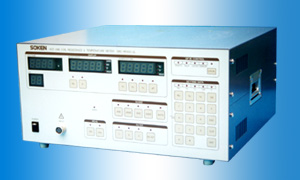

이 HOT LINE 권선저항 측정기는 활선 상태에서 전기기기의 저항을 측정하는 장치입니다.
종래는 통전중 전기를 CUT OFF하여 저항값을 측정하고 온도를 계산했습니다만,
본 장치를 이용하면 활선 상태에서 측정을 하므로, 높은 정도로 권선 COIL의 저항 측정이 가능합니다.
1. 동작중(HOT LINE)의 전기기기의 COIL의 경시저항변화 및 온도(CPU에 의한 계산)의
자동계측이 가능합니다.
2. 사단자 측정법에 의해 고 정도의 측정이 가능합니다.
3. INTERFACE는 IEEE488-1978로써 COMPUTER등에 의한 외부 제어가 가능합니다.
4. 온도및 저항값의 취득이 가능합니다.
5. 뛰어난 FUNCTION 기능이 있습니다.
5-1.초기저항값은 memory에 저장되고, coil의 온도는 자동적으로
계산표시됩니다.
(온도 환산)
5-2.섭씨, 화씨의 절환 표시 , 온도 상승분(ΔT) 측정이 가능합니다.
6. analog isolate 출력 (저항, 온도)을 가지고 있습니다.
7. 주위온도의 자동입력, 또 ten key로 주위온도 입력도 가능합니다.
8. coil의 온도계수는 자유롭게 설정이 가능함으로 동선이외의 동 합금선의 온도
상승도 측정이 가능합니다.(총 4 종류)
9. selection control box DAC-SCB-2(option)를 연결하면 10개의 coil 시험이
가능합니다.
1. 유도전동기의 계자권선
2. 정류자 전동기의 계자권선
3. condenser motor의 각권선
4. 변압기 권선
5. 개패기의 조작 coil
6. Choke coil
7. speaker coil
8. 기타
